Categoria:

JFU/JFR

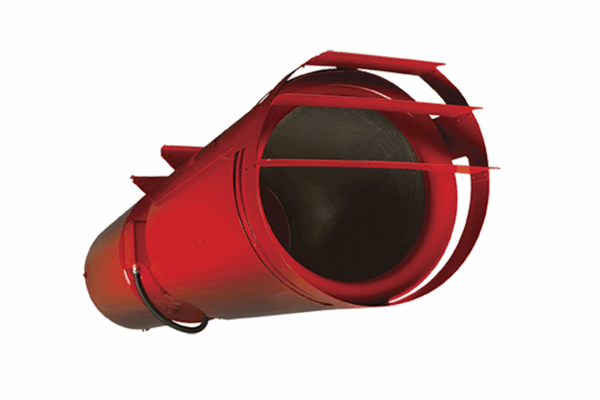

JETFANS ASSIALI A IMPULSO

Ventilatori assiali ad impulso adatti per rimuovere gli inquinanti, ad esempio la CO₂, presenti nelle autorimesse chiuse e per l’evacuazione di fumi e gas caldi in caso di incendio limitando i danni a persone e strutture. Questi ventilatori vengono impiegati per ovviare problemi architettonico-strutturali, come le altezze ridotte dei soffitti, grazie agli ingombri contenuti e alla eliminazione, rispetto a sistemi tradizionali, della rete di canali senza compromettere le prestazioni e l’efficacia del sistema di ventilazione.

APPLICAZIONE

Jetfan assiali ad impulso adatti per rimuovere gli inquinanti, ad esempio la CO₂, presenti nelle autorimesse chiuse e per l’evacuazione di fumi e gas caldi in caso di incendio limitando i danni a persone e strutture. Questi ventilatori vengono impiegati per ovviare problemi architettonico-strutturali, come le altezze ridotte dei soffitti, grazie agli ingombri contenuti e alla eliminazione, rispetto a sistemi tradizionali, della rete di canali senza compromettere le prestazioni e l’efficacia del sistema di ventilazione.

COSTRUZIONE

Tamburi ottenuti tramite piegatura e saldatura di un foglio di acciaio e poi zincati a caldo secondo la BS 729.
Staffe di fissaggio integrate nella struttura.
Ventole di tipo assiale con angolo di calettamento variabile.
Pale realizzate in alluminio pressofuso di alta qualità (LM6).
Mozzi realizzati in lega di alluminio pressofuso (LM24).
Ventole bilanciate dinamicamente secondo la ISO 14694 Grado G6.3.
Silenziatori flangiati integrati su entrambi i lati del ventilatore (aspirante ed premente) aventi struttura esterna in acciaio pre-zincato e struttura interna in acciaio pre-zincato perforato.
Silenziatore lato aspirazione provvisto di rete zincata.
Silenziatore lato premente provvisto di deflettore per convogliare l’aria nella direzione desiderata.
Motori totalmente chiusi e raffreddati, grado di protezione IP55, classe H di isolamento, a due velocità (avvolgimento Dahlander) con spunto diretto a entrambe le velocità.
Motori adatti per un solo utilizzo in estrazione di fumi a +300°C/120min e per utilizzo continuo in condizioni normali fino a +40°C.
Interruttore di isolamento a scatti in dotazione.

CARATTERISTICHE & BENEFICI

La struttura completamente in acciaio a garanzia di lunga durata e robustezza.
Le staffe di fissaggio integrate permettono una facile installazione a soffitto.
Le ventole assemblate sono provviste di spinotti di fissaggio, sicurezza ulteriore in caso di incendio.
Sono disponibili in versioni:

– JFU: flusso unidirezionale.
– JFR: flusso totalmente reversibile.

Significativa riduzione di costi e tempi di installazione grazie all’eliminazione della rete di canali.
Riduzione della taglia dei ventilatori SCS utilizzati in abbinamento ai JETFAN assiali ad impulso grazie all’eliminazione della rete di canali e della relativa perdita di carico.
Riduzione di consumi, rumore e costi grazie alla riduzione della taglia dei ventilatori SCS.
Riduzione dei costi di gestione grazie alla possibilità di estrarre o ventilare solo specifiche zone dell’autorimessa interrata.
Riduzione degli ingombri che facilita l’installazione di altri impianti (sprinkler, illuminazione, ecc…).
Facile modifica dell’impianto grazie allo spostamento dei ventilatori.
Silenziatori integrati su entrambi i lati progettati per ridurre il livello sonoro e ottimizzare le prestazioni.
I ventilatori possono essere collegati a 400V/3Ph/50Hz.
Ventilatori completi di accessori (silenziatori lato aspirante e premente, rete e deflettore) testati e certificati dall’ente normativo BSI secondo lo Standard Europeo EN 12101–3:2015, in conformità ai più recenti standard a garanzia della massima affidabilità dei dati relativi a sicurezza elettrica, prestazioni e livelli sonori.
Progettate e prodotte secondo le procedure definite nella BS EN ISO 9001:2015, la Direttiva Macchine (MD), la Direttiva Bassa Tensione (LVD), la Direttiva Compatibilità Elettromagnetica (EMC).

A RICHIESTA

• Scatola porta-contatti (versione HAT).
• Motori adatti per un solo utilizzo in estrazione di fumi a +400°C/120min e per utilizzo continuo in condizioni normali fino a +40°C

Al momento non sono disponibili accessori per questo prodotto.
